521系   金沢−敦賀
製  造 :2009年近畿車輛 2010年川崎重工  2013年近畿車輛・川崎重工
電気方式 :直流 1500 V・交流 20000V 60Hz(架空電車線方式)
主電動機 :WMT102C かご形三相誘導電動機
出  力 :230kw
最高速度 :120km/h
制御装置 :VVVFインバータ(WPC11-G2) 1C1M制御静止形インバータ一
ブレーキ :電気指令式ブレーキ(直通・回生・抑速・耐雪ブレーキ機能付き)
台  車 :動力台車 WDT59B  付随台車 WTR243C
定  員 :電動車両 129名(座席56) 付随車両 123名(座席52)
車体寸法 :長さ20.1m 巾2.95m 高さ3.69m
自  重 :電動車両クモハ521形 43.2t  付随車両クハ520形 44.3t

JR西日本所有車
1次車

E01  クモハ521-1+クハ520-1       E02  クモハ521-2+クハ520-2       E03  クモハ521-3+クハ520-3
E04  クモハ521-4+クハ520-4       E05  クモハ521-5+クハ520-5


2次車
G14  クモハ521-19+クハ520-19     G15  クモハ521-20+クハ520-20       G17  クモハ521-30+クハ520-22
G20  クモハ521-25+クハ520-25     G21  クモハ521-26+クハ520-26
       G22
  クモハ521-30+クハ520-27
G23  クモハ521-28+クハ520-28     G24  クモハ521-29+クハ520-29       G28  クモハ521-30+クハ520-33
G29  クモハ521-34+クハ520-34     G30  クモハ521-35+クハ520-35

3次車
J01  クモハ521-36+クハ520-36     J02  クモハ521-37+クハ520-37       J03  クモハ521-38+クハ520-38
J04  クモハ521-39+クハ520-39     J05  クモハ521-40+クハ520-40       J06  クモハ521-41+クハ520-41

J07  クモハ521-42+クハ520-42     J08  クモハ521-43+クハ520-43       J09  クモハ521-44+クハ520-44
J10  クモハ521-45+クハ520-45     J11  クモハ521-46+クハ520-46       J12  クモハ521-47+クハ520-47
J13  クモハ521-48+クハ520-48     J14  クモハ521-49+クハ520-49       J15  クモハ521-50+クハ520-50

J16  クモハ521-51+クハ520-51     J17  クモハ521-56+クハ520-52       J18  クモハ521-53+クハ520-53
J19  クモハ521-54+クハ520-54       ※J20、J21編成は新製時にIRいしかわ鉄道へ譲渡

4次車
J22  クモハ521-57+クハ520-57     J23  クモハ521-58+クハ520-58 他に七尾線用100番台がU01〜U15編成がある


E2編成  クハ520-2+クモハ521-2  敦賀駅


E5編成 クハ520-5+クモハ521-5  福井駅


G28編成 クハ520-33+クハ521-33 敦賀行き  福井駅

G21編成 クハ520-26+クモハ521-26 福井行き 北鯖江駅

J15編成+J12編成福井行き  敦賀駅


J09編成 クハ520-44+クモハ521-44 武生行き 武生駅

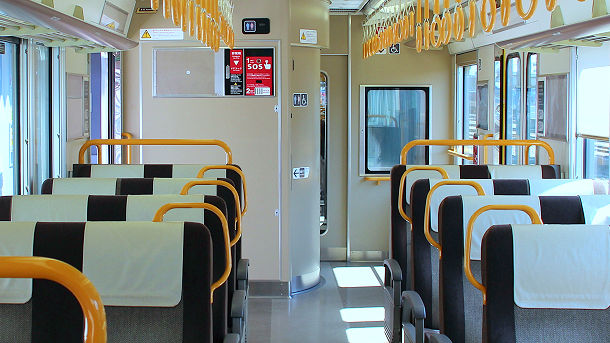

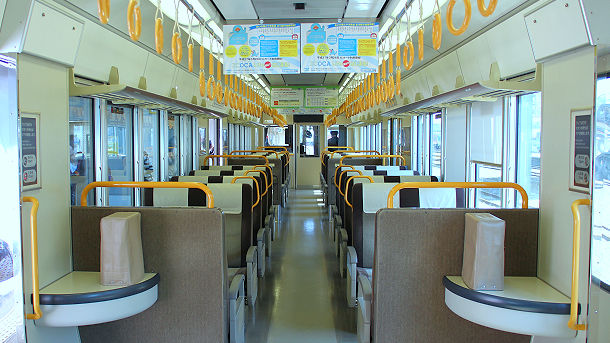

クモハ521-28の車内

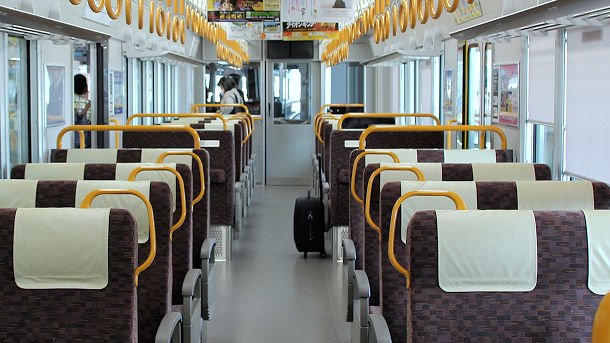

クモハ521-52の車内

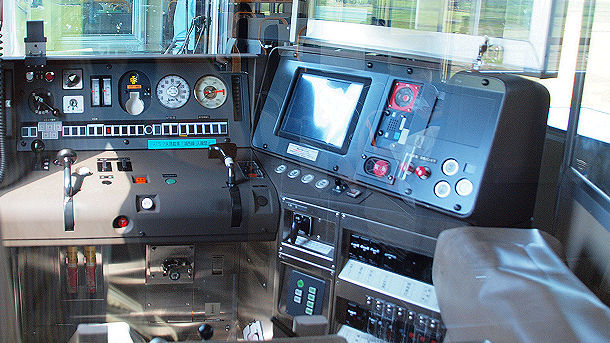

クモハ521-28  運転台

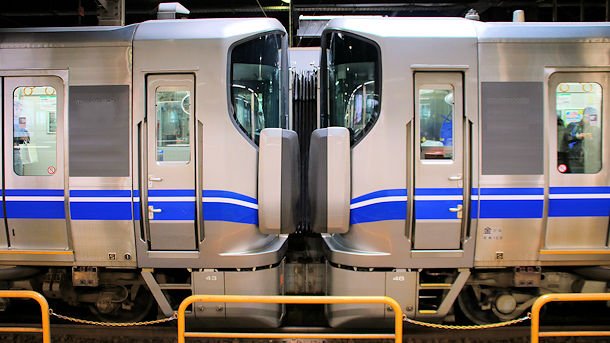

クモハ521-43とクハ520-46の連結部


クハ520-33の連結側のトイレ


クモハ521-33車内


クハ520-26の連結側のトイレ

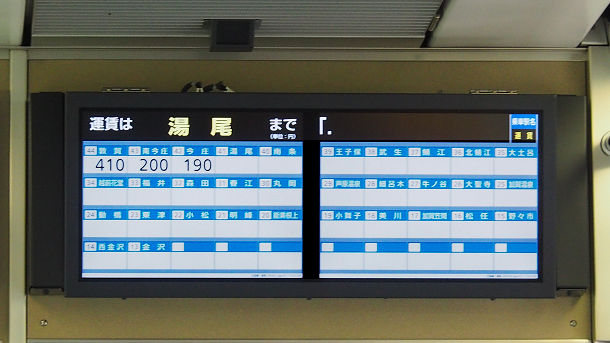

クハ520-26の運賃表


今庄駅を発車した J15編成+J12編成福井行き クハ520-50+クモハ521-50+クハ520-47+クモハ520-47

細呂木駅に到着する G15編成+G29編成金沢行き クモハ521-20+クハ520-20+クモハ521-34+クハ520-34
